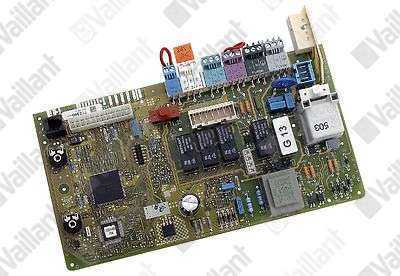

Электронная плата управления котла Vaillant

Предназначается для напольных газовых котлов серии AtmoVIT. Материал запчасти: полиуретан, пластик, металл.

Контроллер отвечает за корректное и безопасное выполнение всех процессов в котле. Он постоянно следит за состоянием оборудования и анализирует возникшие проблемы. Сообщения о сбоях появляются на дисплее котла.

На плате размещены блок питания и топочный автомат, который отвечает за безопасную работу горелки. Также на контроллере находятся два предохранителя. Они обеспечивают защиту котла от аварийных ситуаций, которые могут вызваны скачками сетевого напряжения.

Другими элементами платы являются специальный блок Asic и микроконтроллер. Asic контролирует активные исполнительные устройства в котле и следит за показателями датчиков. Микроконтроллер отвечает за процесс выполнения программы. Эти два элемента работают согласованно, обеспечивая безопасную работу котла. Если алгоритмы действия элементов не совпадут, то котел не включится и выдаст ошибку.

Признаки неисправности электронной платы:

• на встроенном экране ничего не отображается,
• прекращается нагрев воды и теплоносителя,
• происходит аварийное отключение котла.

Коды ошибок Vaillant, которые могут сообщать о поломке платы: F26, F28, F32, F61, F62, F67, F70. Для устранения проблем с блоком электроники необходимо обратиться в сервисную службу, авторизованную производителем оборудования.
