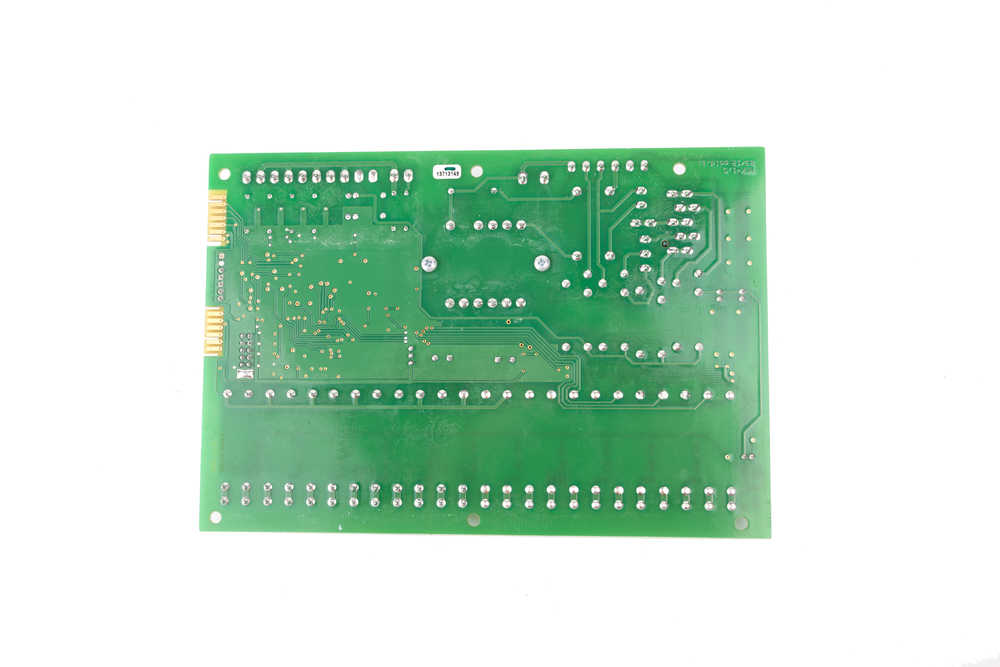

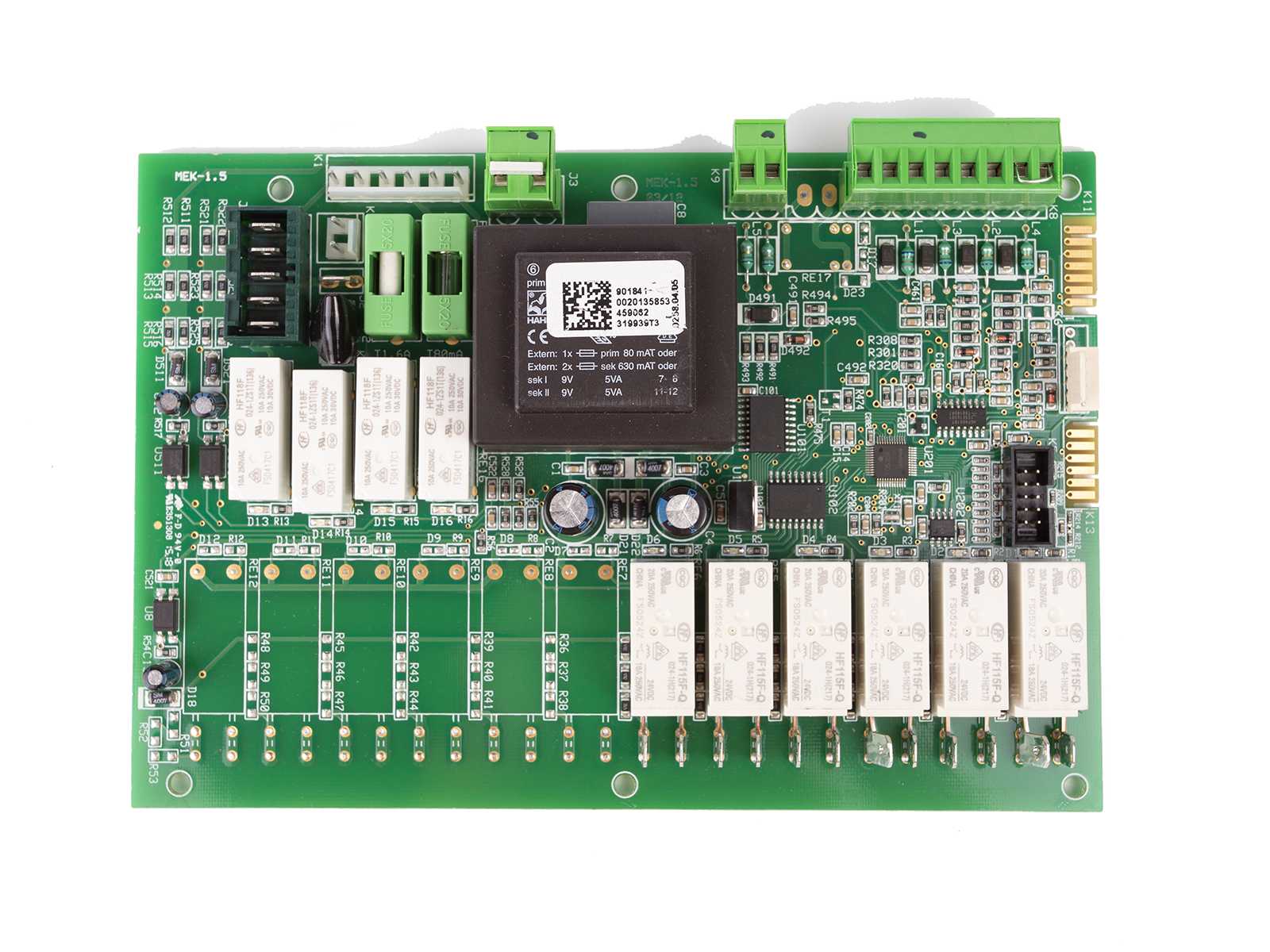

Плата управления Protherm Скат 6-14 кВт

Используется в электрических котлах Скат мощностью 6-14 кВт. Старый артикул – 0020094663.

Плата управления контролирует все процессы в котле и обеспечивает безопасную работу оборудования. Ее основной частью является микропроцессор, на который приходят сигналы с установленных датчиков. Сообщения об ошибках работы котла выводятся на жидкокристаллическом дисплее.


В котлах Protherm Скат электронная плата реализует следующие защитные функции.

Защита от замерзания

Если температура в отопительном контуре падает ниже 8 градусов, автоматика котла дает сигнал на включение циркуляционного насоса. Агрегат отключается, когда температура поднимается до 10 градусов. Если температура становится ниже 5 градусов, то котел автоматически включается, происходит нагрев отопительного контура до 25 градусов. Если температура падает ниже 3 градусов, работа котла блокируется и на дисплее появляется ошибка F85.

Защита накопительного бака ГВС

Температура горячей воды в накопителе поддерживается около 15 градусов. При снижении показателя до 5 градусов, включится автоматический подогрев до 8 градусов. Если температура падает ниже 3 градусов, система приготовления горячей воды отключается, на дисплее появляется ошибка F86.

Защита насоса от заклинивания

Если насос находился более 23 часов в бездействии, он автоматически включается на 1 минуту, чтобы предотвратить заклинивание.

Защита трехходового клапана

Если клапан не функционировал более 23 часов, то он автоматически меняет положение.

Предохранительный клапан

Котел оснащен клапаном сброса давления, который срабатывает при достижении показателя 3 бара.

Отключение котла во время сбоев с электропитанием

При восстановлении стабильного электропитания, котел включается с сохранением установленных рабочих параметров.

Проблемы с платой питания чаще всего возникают из-за скачков в электросети. Чтобы выявить причину неисправности и устранить ее, необходимо обратиться в официальную сервисную службу Protherm.

В нашей компании вы можете приобрести оригинальные запчасти Protherm. Доставка электронной платы с артикулом 0020154085 осуществляется в любую точку России.
