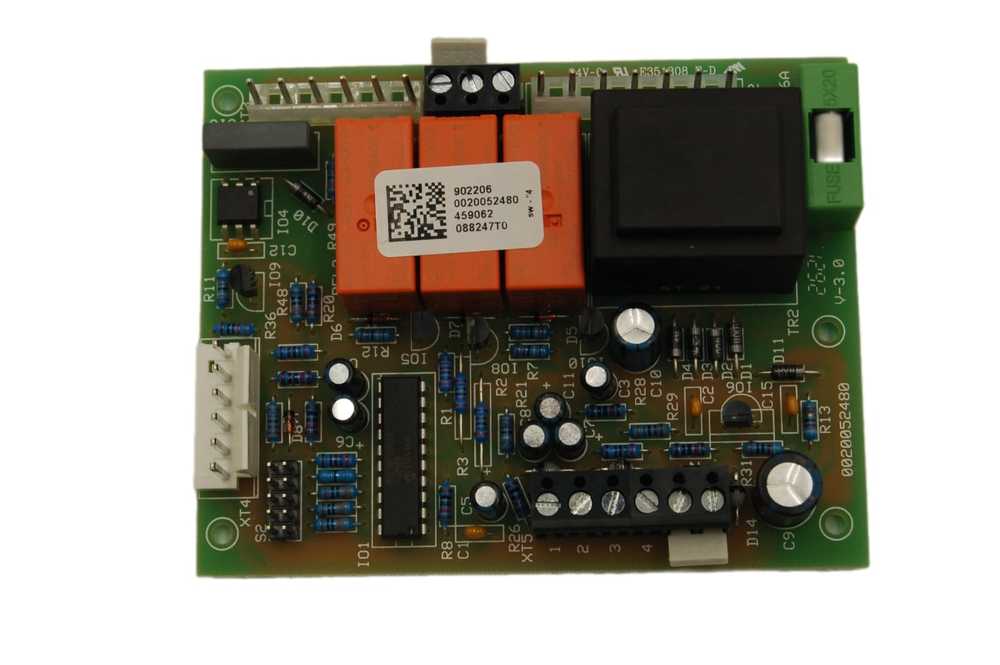

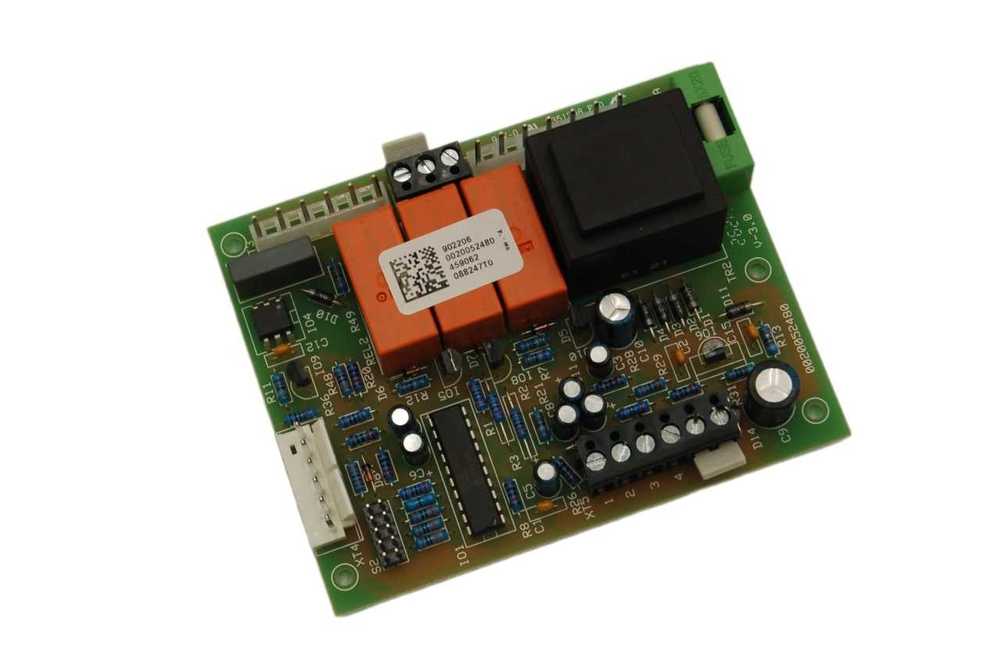

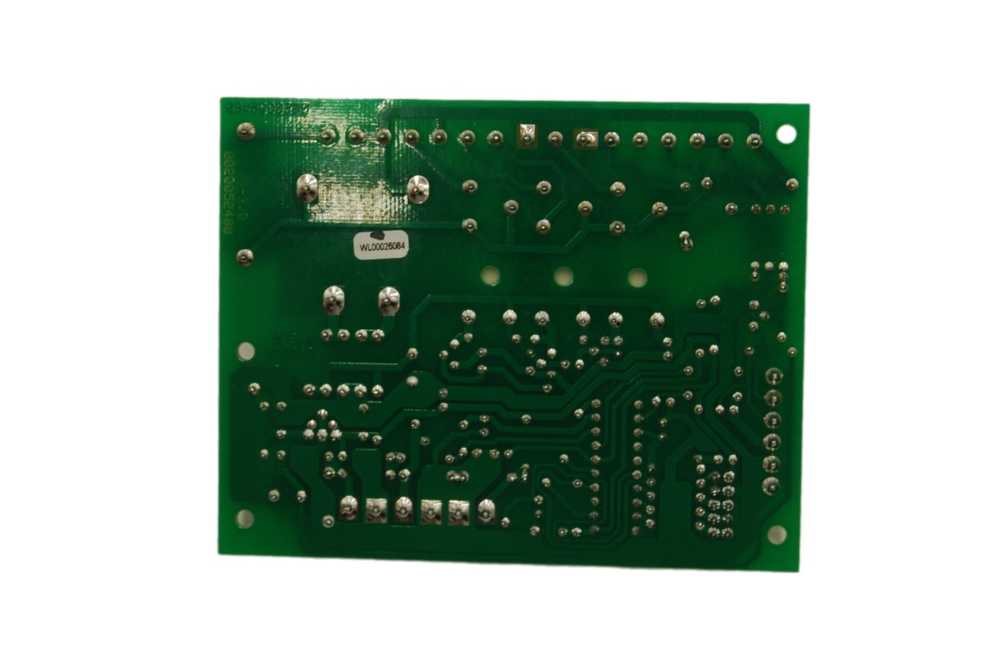

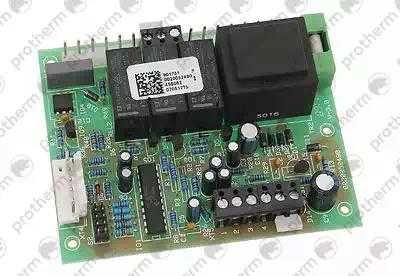

Плата управления ST6-10V2M Protherm (0020052480)

Используется в напольных чугунных котлах Медведь KLOM, KLZ 15-й и 16-й версий. Тип: ST6-10V2M. Другие артикулы: 0020052480, 0020025296.

Электронная плата (контроллер) – деталь, отвечающая за автоматизацию процессов и безопасную работу котла. К ней подсоединяются все датчики и исполнительные элементы. Благодаря контроллеру 0020049376 осуществляется электронное зажигание с плавной модуляцией мощности (70-100%). Плата управляет котлом с помощью встроенного микропроцессора. Она диагностирует неисправности и выводит информацию о них на жидкокристаллический экран.

Также плата 0020049376 выполняет защитные функции. Например, она обеспечивает защиту котла и накопительного бака от замерзания. При снижении температуры отопительной воды до 9 градусов начинается автоматический нагрев до 24 градусов. Для предохранения накопительного бака при снижении температуры до 7 градусов, включается горелка. Другой интересной функцией электронной платы является антициклирование в системе отопления: после отключения котла она позволяет повторно включить его только через 1 минуту.

К контроллеру могут подключаться дополнительные устройства: комнатные терморегуляторы, датчик наружной температуры. О возможной неисправности электронной платы сообщает ошибка F28, которая отображается на экране при неудачной попытке розжига. Диагностикой и ремонтом запчасти должен заниматься специалист сервисной службы Protherm.
